Switching방식,주파수변환/교류안정화전원장치

Option : 순간정전Back-Up Unit 장착Model

소형 & 고효율 ,Low Noise순단대응(Option)

ＡＡ－ＤSeries 제품은、New Switching방식（Soft Switching AMP)를 채용한 소형Size이며,고효율(80%이상)의 주파수 변환/교류안정화 전원입니다.
상용전원의 변화에 있어서,전압안정화,주파수 가변의 기능을 갖추고 있기 때문에,AC전원 상에서 동작하는 기기의 입력전원으로 사용할수 있는 TAKAGAGO社제품의 성능을 만족해 보십시요.

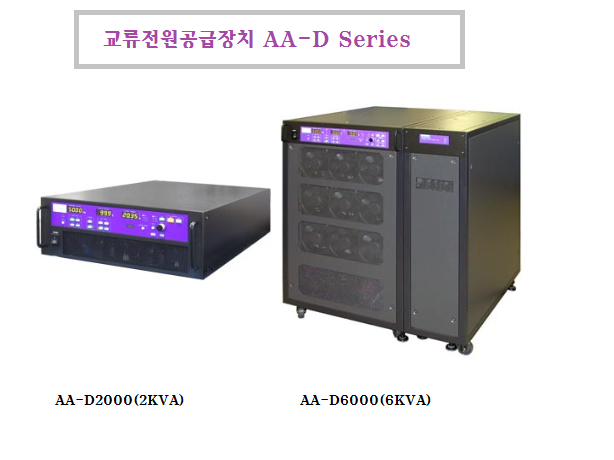

製品Line Up
　　ＡＡ２０００Ｄ………………..2KＶＡ出力 Type
　　ＡＡ２０００Ｄ－ＰＵＬＳ…..2KＶＡ出力＋瞬斷、出力電流강화 Type

단상출력Model : ２ｋＶＡ，４ｋＶＡ，６ｋＶＡ，８ｋＶＡ，１０ｋＶＡ，１２ｋＶＡ

단상/3상출력Model : ６ｋＶＡ，１２ｋＶＡ，１８ｋＶＡ，２４ｋＶＡ～１２０ｋＶＡ

◆저가격 제공
◆고효율(80% 이상)
◆소형 & 경량(약 1/2 체적 ,약1/2 중량-타사비교)
◆부하역률 0 정격출력（부하가 역율 0 상태에서도 정격출력가능)
◆순시정전에 대응(Option Unit 장착 해결)

◆수출기기의 전압변동시험
◆회전기기가 내장된 가전제품등 시험조정에
◆순단,순간정지,순간저압로부터 보호된AC전원이 필요한 부하시험에
◆교류 입력 기기의 검사 & Edgeing用
◆전원 Line안정화용,변동 & 순간정전Surge 에 강한 전원
◆생산Line 의 계측기 등의 안정화 전원,산업용 Computer기기의 전원 안정화용
◆전파암실용
◆Computer Control 대응(Option Item)

출력전압 :
……..150V(Low) Range : 상전압(AC 150V),AC 100V,DC100V
……..300V(Hi) Range : 상전압(AC 300V),AC 200V,DC200V
가변범위 :
……..150V(Low) Range : 상전압(AC 0 ~ 150V),DC ±200V
……..300V(Hi) Range : 상전압(AC 0 ~ 300V),DC ±400V
설정분해능 : 0.1V
Load-Regulation : 부하전류 0 ~100% 변동 ±0.1％이하
응답속도 : 200us이하
전현파Strain율 : 0.5%이하
출력전류 :
………정격출력전류 : 150V(Low) Range – AC 20A,DC 20A
………정격출력전류 : 300V(High)Range – AC 10A,DC 10A
………Pick 출력전류: 150V(Low) Range – AC 80Ａ
………Pick 출력전류: 300V(High)Range – AC 40Ａ

출력주파수 : 가변범위 : 5.0Hz~500Hz
설정분해능 : 0.1Hz
안정도 설정치 ±1 *10e-5 이내
출력파형 : 정현파(SIN),직류(DC)

동작전원 : 단상 AC 110~250Hz/3상: 170V~250Hz,45~65Hz
입력전류 : 단상：24A이하、３상：13A이하
입력역률 : 0.6이상
전력효율 : 80%이상
외형Size & 무개 :(w)430 * (H)150 * (D)650mm,약 28Kg

●ＧＰ－ＩＢ통신 Option 대응
●Back-Up時間：입력전압 0V,0.5sec의순단에 대하여 정격출력을 보증.
●출력In-Rush전류대응 : 280%출력전류를 0.3sec유지.
